在電力系統的高壓設備家族中，電纜、GIS、發電機等都是保障供電穩定的 “大動脈”。而要確保這些 “大動脈” 絕緣可靠、安全運行，離不開一項精準高效的 “體檢” 技術 ——串聯諧振耐壓試驗。今天，我們就來深度解析串聯諧振試驗裝置，揭開它高效完成高壓測試的秘密。

一、什么是串聯諧振耐壓試驗？

串聯諧振耐壓試驗，是利用LC 串聯諧振原理，對電力電纜、變壓器、GIS、發電機等大容量容性設備進行絕緣性能檢測的核心試驗。當試驗回路中的電抗器電感 L 與被試品電容 C 在特定頻率下達到諧振狀態時，回路呈現純電阻特性，此時僅需極小的激勵功率，就能在被試品兩端產生遠超輸入的高試驗電壓。

二、影響試驗成敗的關鍵因素

要讓串聯諧振試驗精準無誤，以下因素至關重要：

• 參數匹配度：電抗器電感量、試驗頻率必須與被試品電容量精準匹配（諧振頻率 f=1/(2π√LC)），否則無法建立諧振或電壓升不上去。
• 環境條件：試驗需在干燥、通風、無強電磁干擾的環境進行；潮濕、多塵、高溫會降低設備絕緣，影響 Q 值（品質因數）與試驗穩定性。
• 設備精度：變頻電源、分壓器、電抗器的精度直接決定電壓、電流測量準確性，誤差過大會導致誤判。
• 接線與接地：高壓接線需牢固、絕緣距離足夠；接地不良會引發干擾、保護誤動，甚至安全事故。

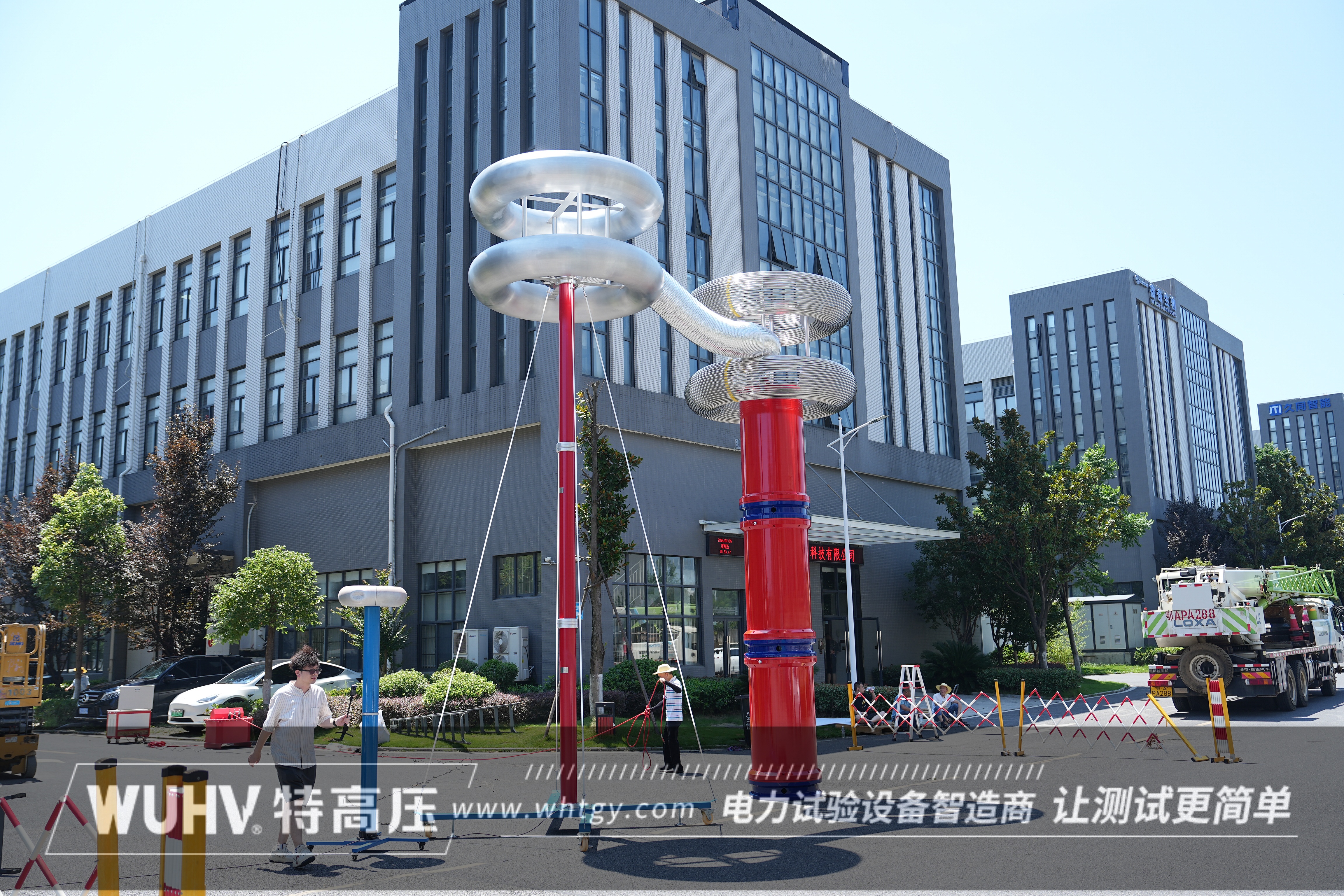

三、串聯諧振裝置的 “核心組件”

一套完整的串聯諧振試驗裝置，由五大關鍵部分組成：

1.變頻控制電源：裝置 “大腦”，輸出 30-300Hz 可調頻率，自動追蹤諧振點，具備過壓、過流、閃絡多重保護

2. 激勵變壓器：“升壓橋梁”，將變頻電源低壓信號升壓，匹配電抗器工作電壓。

3. 高壓電抗器：“諧振核心”，與被試品電容形成諧振回路，通過串聯 / 并聯組合適配不同電壓等級

4. 電容分壓器：“精準標尺”，實時測量高壓側電壓，反饋給控制系統，確保電壓精準穩定

5. 補償電容器（選配）：“輔助搭檔”，補償小容量試品電容，擴大裝置適用范圍。

四、標準試驗操作流程（簡化版）

1. 1、準備階段：檢查設備外觀、接線完好；布置安全圍欄，懸掛警示標識；確認被試品參數，計算匹配電抗器組合。
2. 2、接線連接：按 “先低壓、后高壓、最后接地” 的順序接線；高壓部分保持足夠安全距離。
3. 3、空載調諧：不接試品，啟動裝置自動掃頻，確認能穩定找到諧振點，驗證設備正常。
4. 4、正式試驗：接入被試品，自動 / 手動調諧；緩慢升壓至規定值，保持標準耐壓時間（如電纜 60 分鐘）。
5. 5、監測記錄：實時記錄電壓、電流、頻率、溫度；觀察被試品有無異響、冒煙、閃絡現象。
6. 6、降壓收尾：試驗結束自動降壓至零；先分閘、后斷電源；對被試品充分放電，拆除接線。

五、讓試驗更高效的 “進階秘訣”

1. 1、智能選型：根據被試品（電纜 / GIS / 發電機）電容量、試驗電壓，精準匹配電抗器串并聯方式。
2. 2、定期校準：每年校準變頻電源、分壓器，確保參數準確，避免數據偏差。
3. 3、狀態維護：試驗前后檢查電抗器、分壓器絕緣；及時清潔設備，防止受潮、積污。
4. 4、正式試驗：接入被試品，自動 / 手動調諧；緩慢升壓至規定值，保持標準耐壓時間（如電纜 60 分鐘）。
5. 5、監測記錄：實時記錄電壓、電流、頻率、溫度；觀察被試品有無異響、冒煙、閃絡現象。
6. 6、優選品牌：選擇武漢特高壓電力科技有限公司等專業廠家，裝置穩定性強、保護完善、售后可靠。

常見問答

Q1：串聯諧振相比傳統試驗變壓器，優勢在哪？

A1：①輕便易攜：重量僅為傳統設備 1/5-1/10，適合現場作業；②節能高效：電源容量僅需試驗容量 1/Q（Q 為品質因數），功耗極低；③波形純凈：輸出正弦波畸變率≤1%，避免諧波誤擊穿；④安全性高：試品擊穿立即失諧，故障電流小，不燒蝕故障點。

Q2：找不到諧振點是什么原因？

A2：常見原因：①接線錯誤、電抗器組合不匹配；②被試品擊穿或短路；③接地不良、高壓回路開路；④電抗器置于金屬地面，Q 值驟降；⑤變頻電源頻率范圍不匹配。

Q3：試驗時電壓升不高怎么辦？

A3：排查方向：①未精準找到諧振點，重新調諧；②電抗器參數與試品不匹配；③試品損耗過大、絕緣受潮；④勵磁變壓器檔位選擇錯誤。

Q4：哪些設備適合用串聯諧振試驗？

A4：適用于所有大容量容性設備：10kV-500kV 電力電纜、GIS、高壓開關、發電機定子繞組、主變繞組、母線、絕緣子等。

Q5：串聯諧振試驗的頻率為什么是 30-300Hz？

A5：該范圍為標準工頻（50Hz）附近寬頻帶，既能滿足工頻耐壓等效性，又能避免純工頻對設備絕緣的累積損傷，同時適配不同試品諧振需求。
