三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量
參考標準：GB/T 7676.5-2017
- 測量精度高，電壓、電流精度達0.3級
- 分析測量電壓和電流21次以內的諧波
- 觸摸彩屏，中文界面，操作簡易快捷
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
多功能三相相位伏安表，是一款觸摸屏的多功能儀表，可以測量電壓幅值、電流幅值、電壓相位、電流相位、頻率、功率、有功功率、無功功率、諧波，并且能夠實時顯示三相電壓和三相電流的矢量圖。此外還可以判斷三相相序、感性、容性電路，測試二次回路，檢查電度表的接線正確與否，檢修線路設備等。本產品操作簡單、使用方便、測量快速、穩定、結果可靠。廣泛適用于電力、石油化工、冶金、鐵路、氣象等單位。

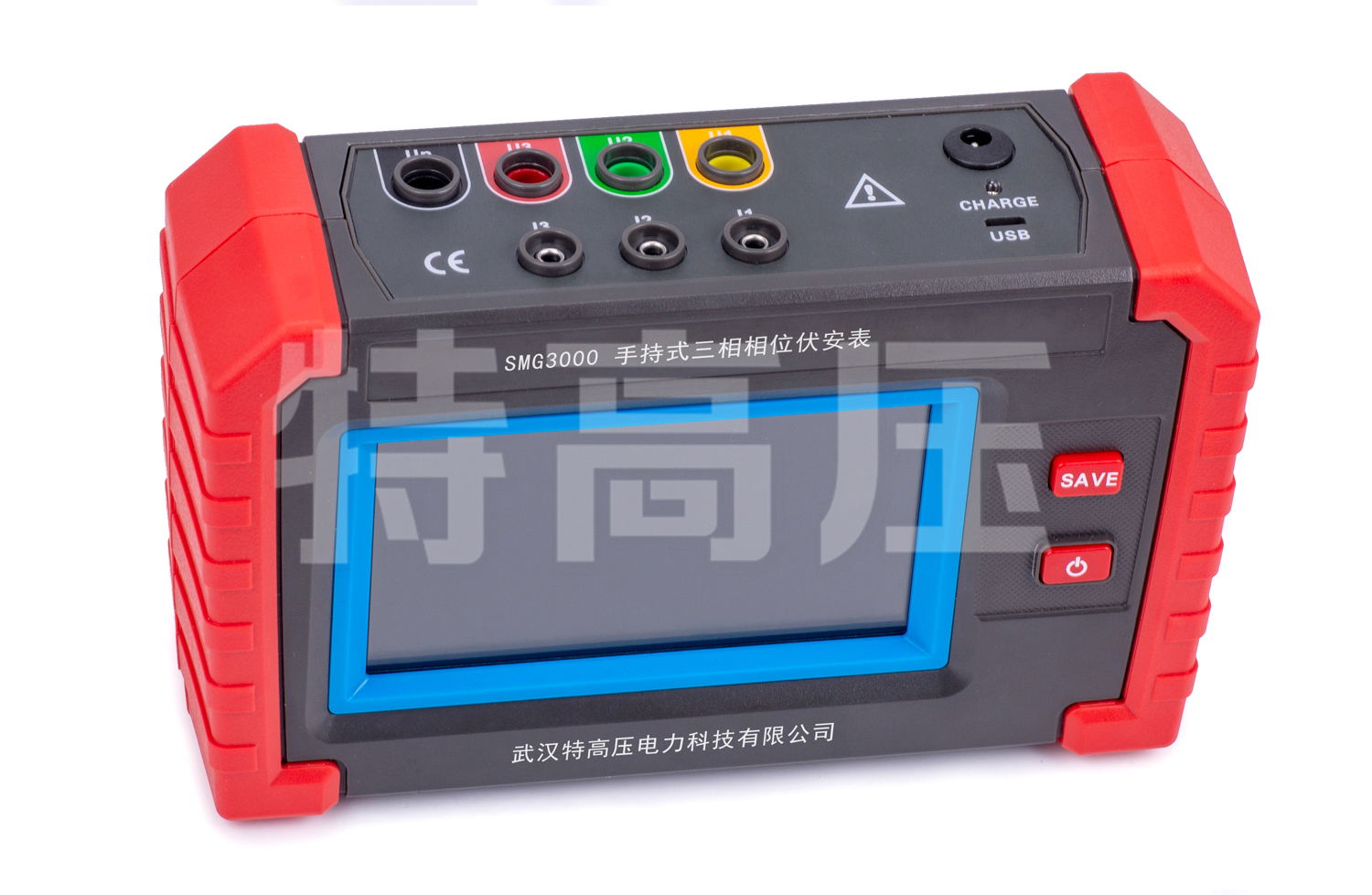

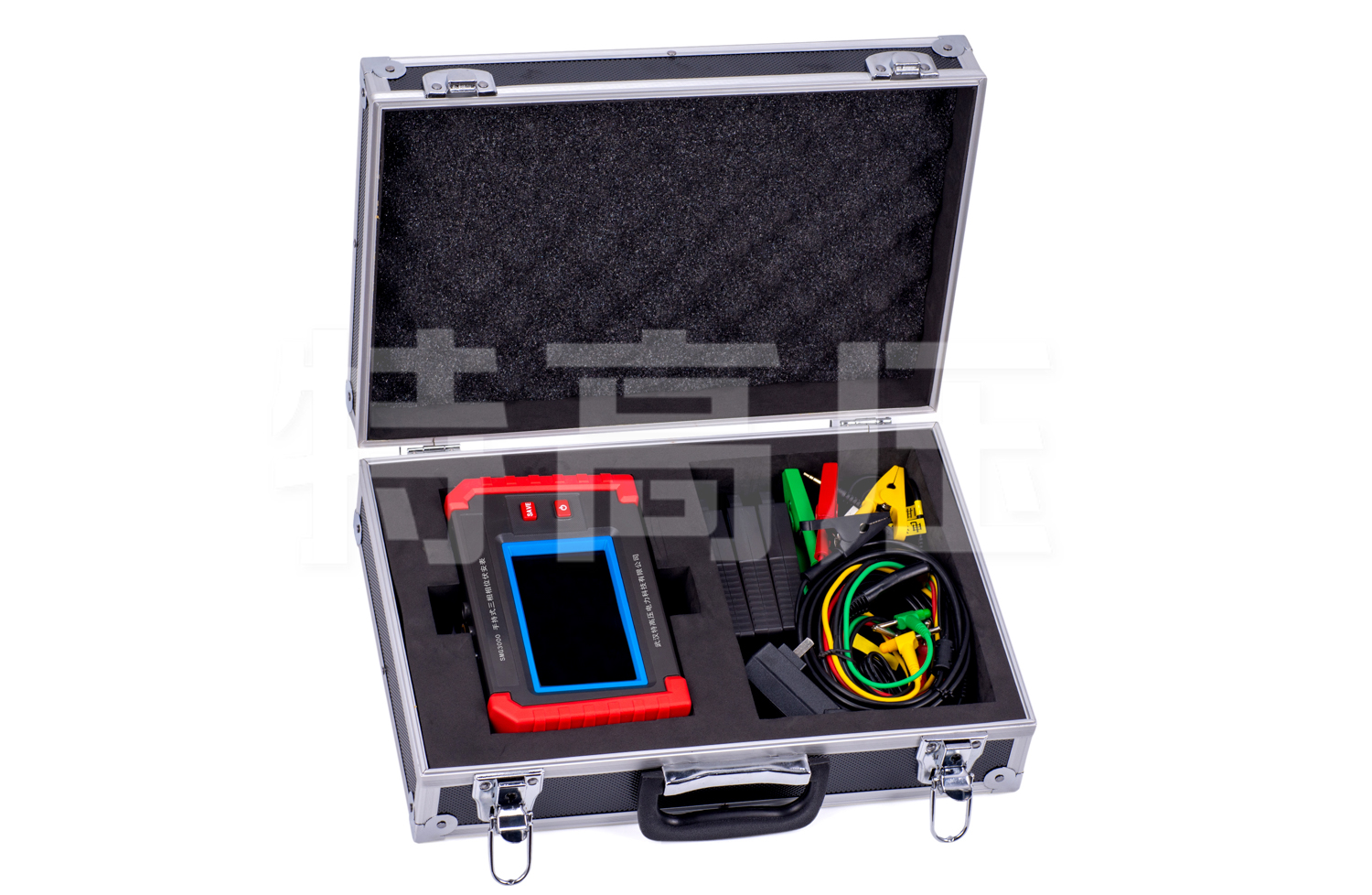

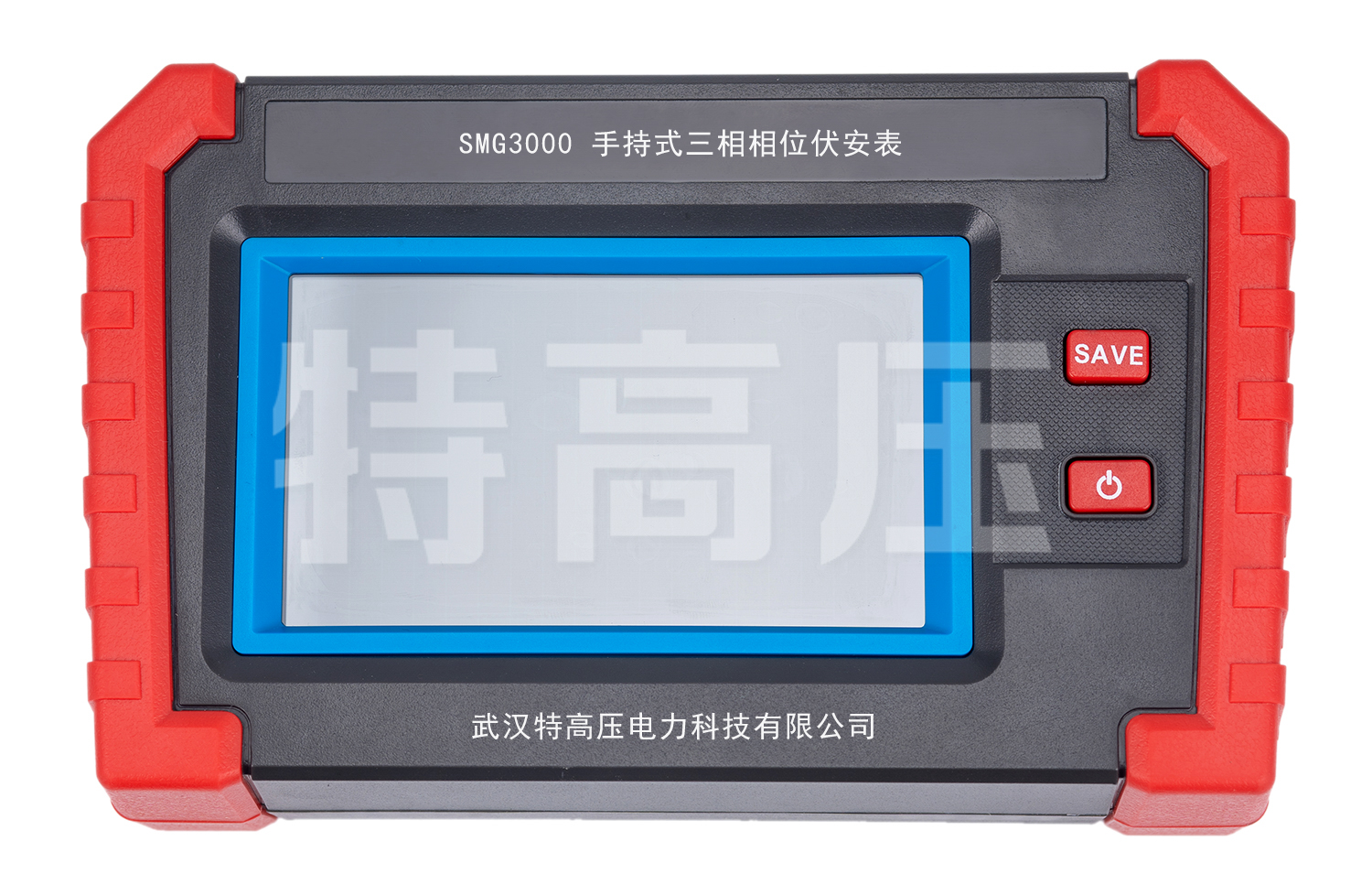

多功能三相相位伏安表由主機與電流鉗、電壓測試線組成。采用5寸觸摸彩屏、中文界面、功能直達、自動測量、操作簡易快捷，準確可靠，同時儀表采用大容量可充電鋰電池、具有數據存儲、數據查閱、自動關機、USB數據上傳導出等功能。由于本儀器采用專用計量芯片，所以本儀表具備非常高精度的電參數測量，能夠實時顯示待測參數的變化，同時具備一鍵保存數據的功能。
產品別稱：智能型數字三相相位伏安表、多功能數字三相相位伏安表、三鉗數字相位伏安表、三相相位伏安表
產品參數
基準條件和工作條件
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
| 環境濕度 | 40%～60% | ＜80% | ---- |
| 信號波形 | 正弦波 | 正弦波 | β=0.01 |
| 信號頻率 | 50Hz±1Hz | 45Hz～65Hz | ---- |
| 儀表工作電壓 | 7.4V±0.2V | 7.4V±1V | ---- |
| 測相位頻率相序時電流幅值 | 4A±10mA | 1mA～20A | ---- |
| 測相位頻率相序時電壓幅值 | 100V±10V | 2V～700V | ---- |
| 測功率功率因數時電流幅值 | 4A±10mA | 1mA～20A | ---- |
| 測功率功率因數時電壓幅值 | 100V±10V | 2V～700V | ---- |
| 外電場、磁場 | 應避免 | ||
| 重量 | 被測導線處于鉗口的近似幾何中心位置 | ||
一般技術規格
| 電 源 | DC 7.4V，5200mAh可充鋰電池 |
| 功能選項 | 觸摸屏選擇 |
| 顯示模式 | 5寸觸摸彩屏 |
| LCD尺寸 | 108mm×65mm |
| 主機尺寸 | 210mm×129mm×68mm |
| 質 量 | 主機：約870g；整機：約2kg（含包裝箱） |
| 測 試 線 | 黃、綠、紅、黑色電壓測試線，各1根 |
| 電 流 鉗 | 鉗口尺寸φ8mm，3個 |
| 數據存儲 | 1000組 |
| 數據查閱 | 有 |
| 數據上傳 | USB接口，測試記錄數據上傳計算機，可導出為Excel格式 |
| 電池電壓 | 電池電量指示顯示，電池電壓低于10%時提醒及時充電 |
| 自動關機 | 開機后15分鐘無操作自動關機，關機前提醒關機 |
| 工作時間 | 充滿電時，持續工作時間約12小時 |
| 功 耗 | 工作（背光為50）：320mA； |
| 工作條件 | 溫度：-20 ～ 50℃，相對濕度：0 ～ 95%HR無冷凝 |
| 存儲條件 | 溫度：-30 ～ 60℃，相對濕度：0 ～ 75%HR |
基準條件下基本誤差及性能指標
| 測量類型 | 測量范圍 | 精度 | 分辨率 |
| 電壓 | 2V ~ 100V | ±0.3%Fs | 0.0001V |
| 100V-700V | 0.0001V | ||
| 電流 | 0.001A-1A | ±0.3%Fs ±0.2%dgt | 0.0001A |
| 1A-10A | 0.0001A | ||
| 10A-20A | 0.0001A | ||
| 諧波 | 2 ~ 21次 | - | - |
| 相位 | 0°～360° | ±1° | 0.1° |
| 頻率 | 45Hz ~ 65Hz | ±0.03Hz | 0.0001Hz |
| 功率(包括有功、無功、視在功率) | 0.002W～1000W | ±0.3%Fs | 0.0001W |
| 1000W～10000W | 0.0001W | ||
| 10000W-14000W | 0.0001W | ||
| 功率因數 | -1.000 ~ 1.000 | ±0.03 | 0.001 |
工作條件下的測量誤差不超過基準條件的兩倍，其中相位誤差：20mA～20A為±2°；20mA以下±6°
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、測量精度高，電壓、電流精度達0.3級；相位精度達±0.3°
- 2、可單相、兩相、三相測量模式；三相四線制與三相三線制測量模式。
- 3、分析測量電壓和電流21次以內的諧波。
- 4、測量人員只需接線操作，儀器自動測量，實時更新數據，便于現場分析。
- 5、儀器采用完全隔離技術，避免安全事故的發生。
- 6、三相相位伏安表有功功率、無功功率、視在功功率、三相功率和和功率因數測量。
