用于將某一特定電纜從一束電纜中識別出來的專用儀器
參考標準：DL/T 849.3-2004
- 發射主機采用高能鋰電池供電，無需現場220V電源接入
- 設計小巧、功耗低、供電時間長、多級電量指示
- 配備發射卡鉗，通過卡鉗耦合的方式實現帶電識別的功能，一機多用
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
UHV-521帶電電纜識別儀（以下簡稱識別儀）是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它既能識別停電電纜，也能識別帶電電纜，滿足了電力施工現場對電纜識別的多重需求。

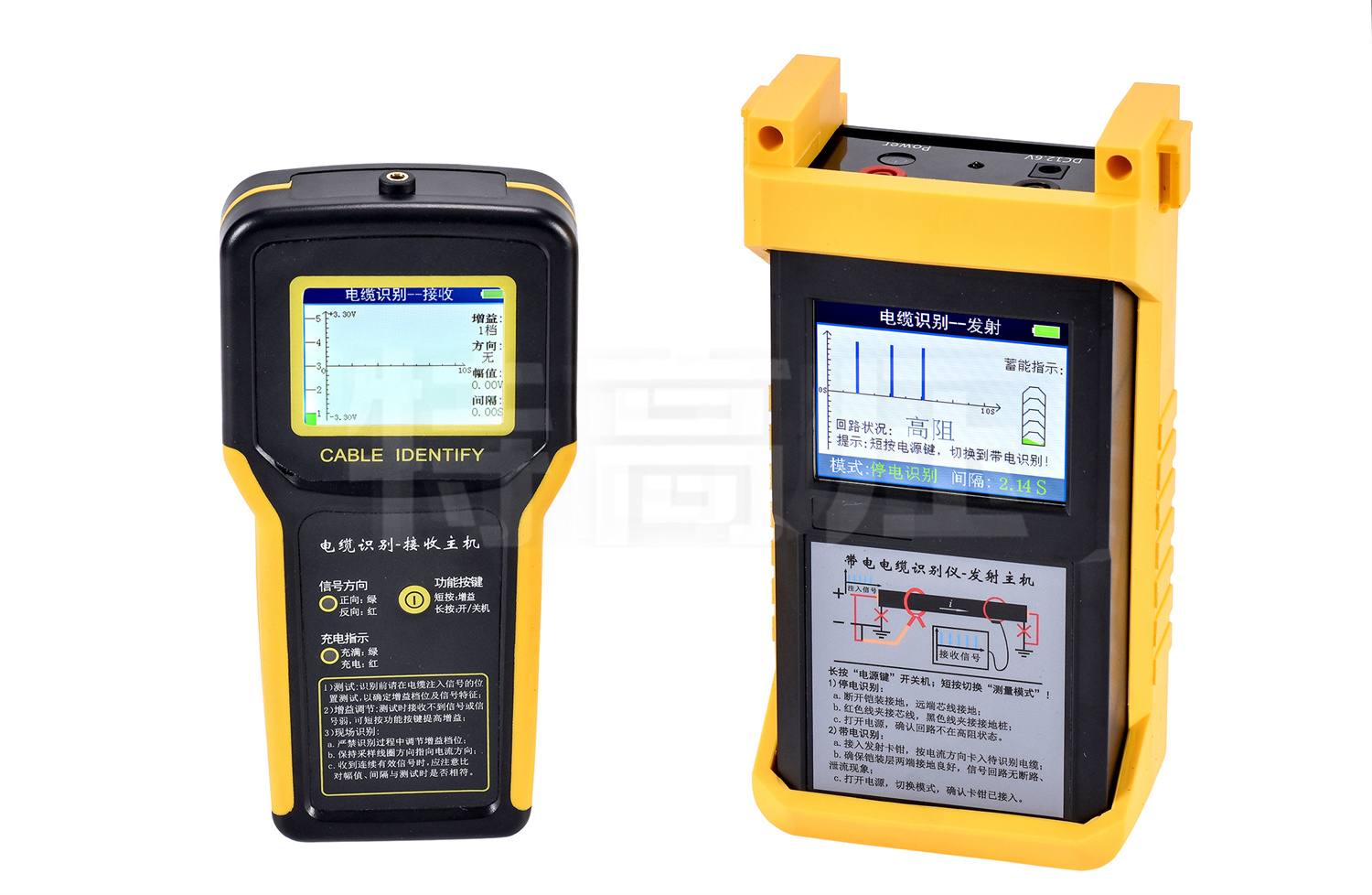

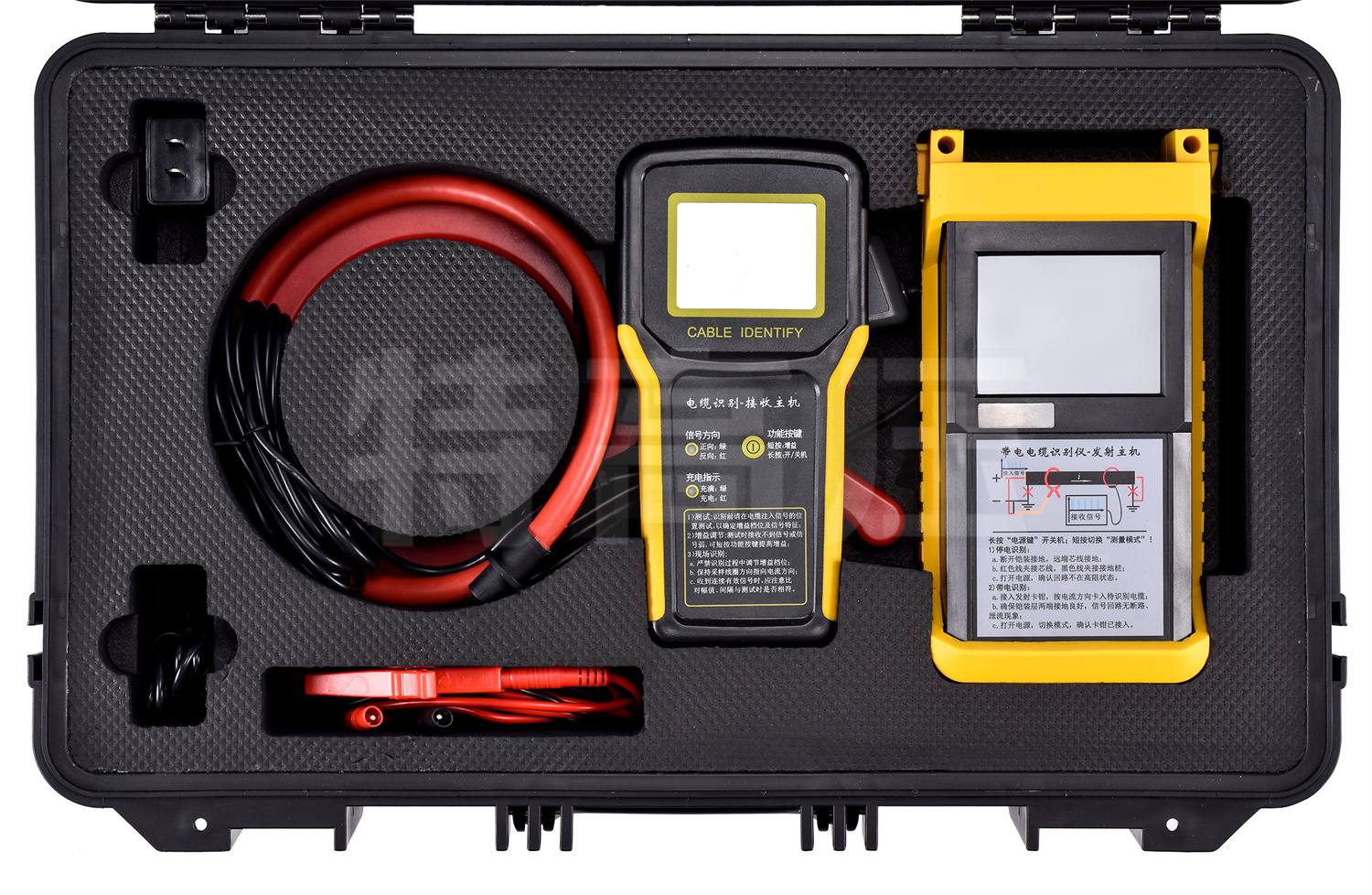

識別儀主要由發射主機、接收主機、發射連線、發射卡鉗與柔性測量線圈構成。識別儀的設計相比上一代產品更加緊湊小巧，攜帶方便。
產品別稱：帶電電纜識別儀、帶電電纜識別儀測試儀、電纜識別儀
產品參數
發射主機
| 充電電壓 | DC5V |
| 功耗 | ≤ 3W |
| 工作時長 | ≥ 12h |
| 信號間隔 | ≈ 2秒 |
| 發射卡鉗內徑 | ≥ 125mm |
| 環境溫度 | -35℃ ～ +55℃ |
| 環境濕度 | ≤ 95%RH |
接收主機
| 充電電壓 | DC5V |
| 功耗 | ≤ 1W |
| 識別方式 | 方向、幅值、間隔，三重判斷依據 |
| 回路電阻范圍 | 停電 - 接地回路電阻≤500Ω |
| 帶電 - 接地回路電阻≤200Ω | |
| 工作時長 | ≥ 12h |
| 環境溫度 | -35℃ ～ +55℃ |
| 環境濕度 | ≤ 95%RH |
外觀尺寸
| 機箱 | 520mm×350mm×170mm |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征

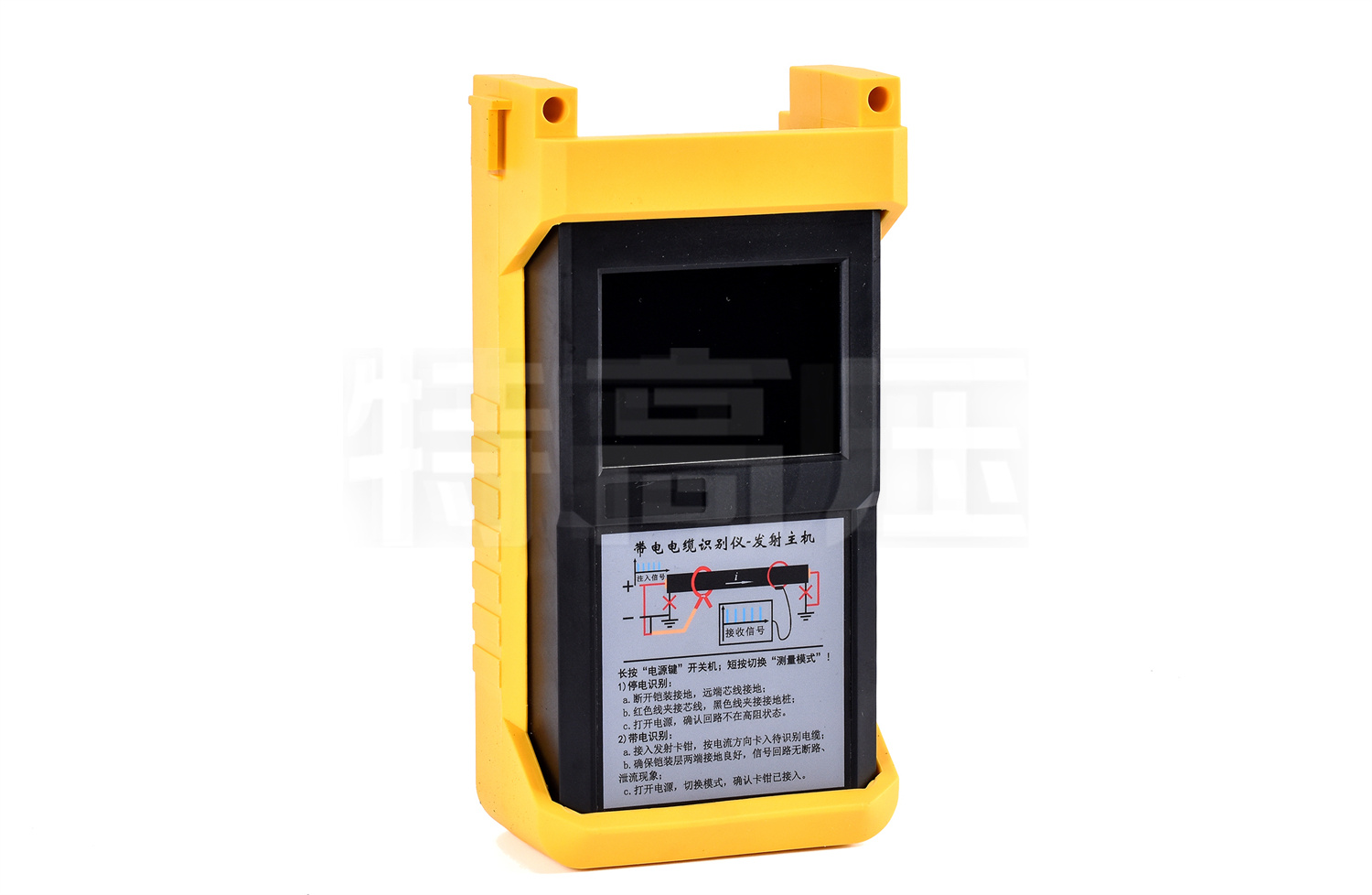

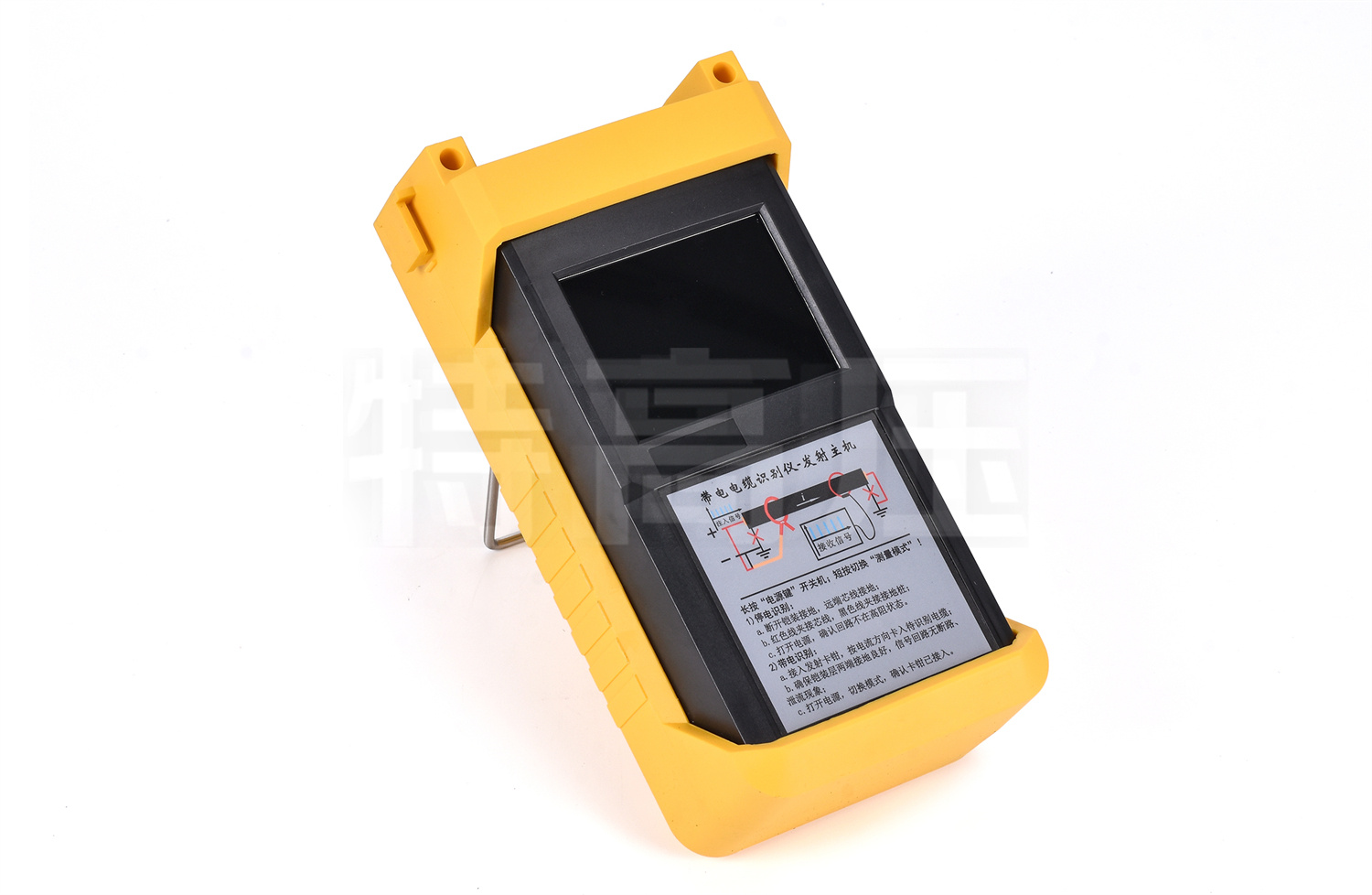

- 1、發射主機采用高能鋰電池供電，無需現場220V電源接入，使用方便，且設計小巧、功耗低、供電時間長、多級電量指示。

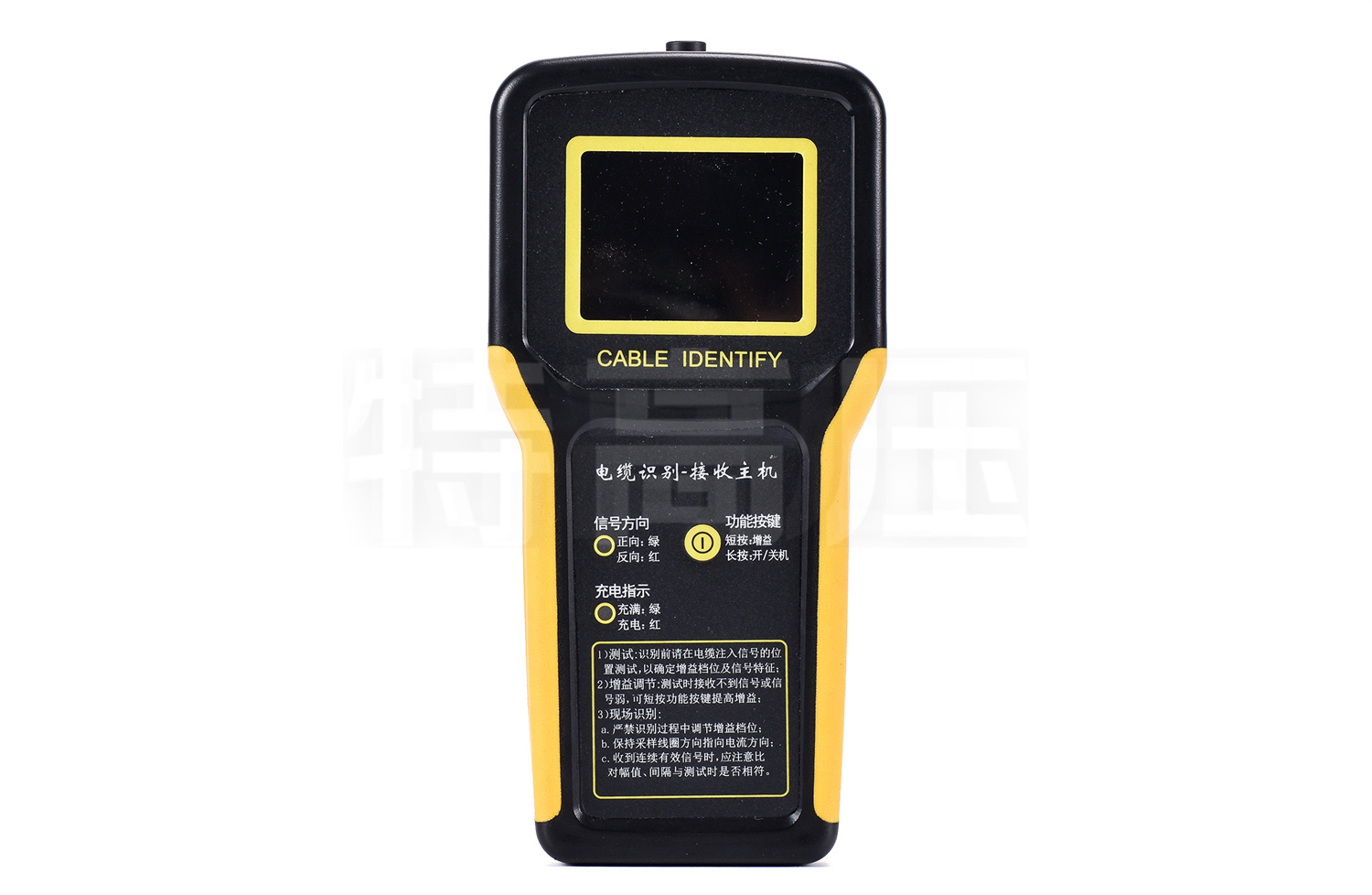

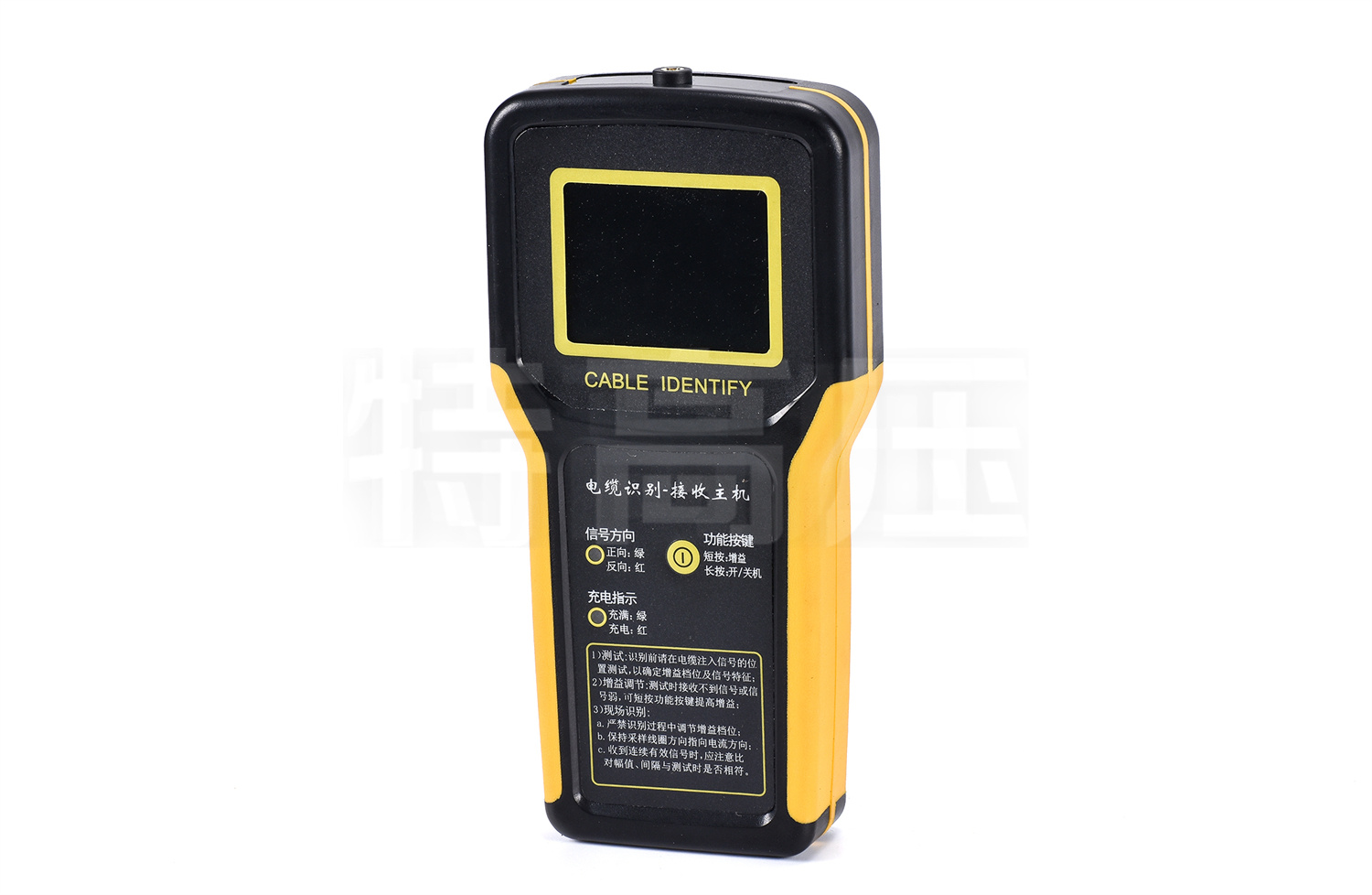

- 2、接收主機采用彩屏LCD液晶顯示，精準電量提示，同步顯示信號的方向、幅值、間隔作為有效判斷依據，并在時間軸上保留多個信號，通過連續的有效信號更準確的確定待識別電纜。
- 3、采用柔性測量線圈進行電纜識別，解決了電力現場電纜擁擠、疊壓導致傳統接收卡鉗無法卡入待識別電纜，而無法識別的問題。
- 4、配備發射卡鉗，通過卡鉗耦合的方式實現帶電識別的功能，做到一機多用。

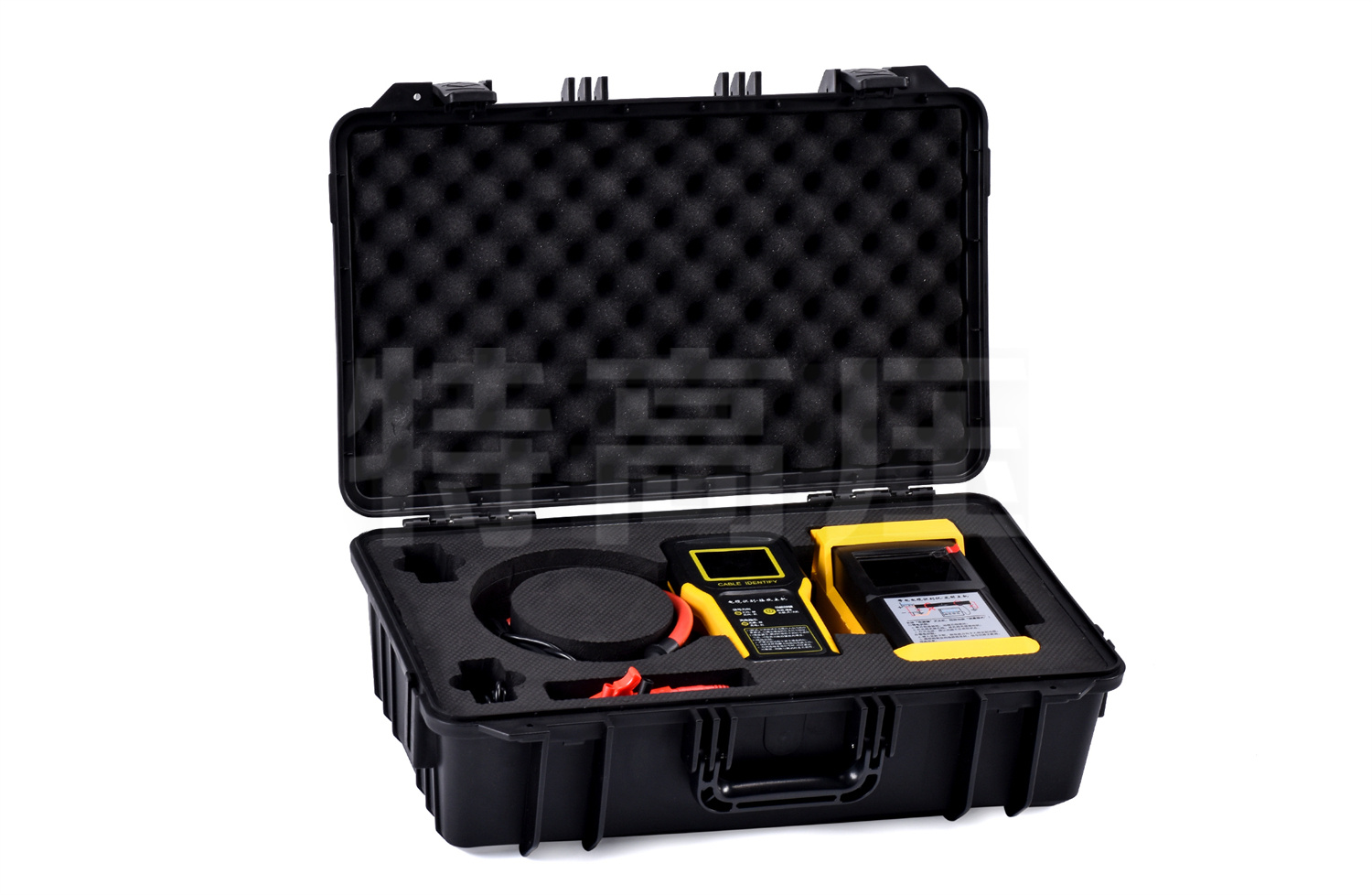

- 5、ABS高強度保護箱，有效的保護儀器，同時方便運輸及適應工地現場的惡劣環境。
產品視頻
產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
