現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器
參考標準：DL/T 741-2010
- 儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源
- 采用數字濾波技術，避開了工頻電場對測試的干擾
- 全觸摸超大液晶顯示
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們
異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為47.5Hz\52.5Hz、45.0Hz\55.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的國家專利技術抗感應電壓電路；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。
產品別稱：輸電線路異頻參數測試系統、線路參數測試儀
產品參數
技術參數
| 使用條件 | -10℃～40℃ | RH ＜ 80% |
| 抗干擾原理 | 變頻法 | |
| 使用電源 | AC 220V±10% (禁止使用380V電源) | 如發電機供電，發電機功率必須≧3KW |
| 電源輸出 | 最大輸出電壓（單相） | 電壓：AC200V 電流：8A 精度：0.5% |
| 輸出頻率 | 50Hz、60Hz異頻輸出 | |
| 47.5Hz\52.5Hz 45.0Hz\55.0Hz | ||
| 57.5Hz\62.5Hz 55.0Hz\65.0Hz | ||
| 功率（三相） | 5KVA | |
| 測量范圍 | 電容 | 0.01～30µF |
| 阻抗 | 0.01～400Ω | |
| 阻抗角 | -180°～+180° | |
| 感應電壓 | 0-10kV | |
| 感應電流 | 0-30A | |
| 測量分辨率 | 電容 | 0.001µF |
| 阻抗 | 0.001Ω | |
| 阻抗角 | 0.001° | |
| 測量準確度 | 電容 | ≥ 1μF時，±1%讀數±0.01μF |
| ＜ 1μF時，±2%讀數±0.01μF | ||
| 電阻 | ≥ 1Ω時，±1%讀數±0.01Ω | |
| ＜1Ω時，±2%讀數±0.01Ω | ||
| 阻抗角 | ± 0.2°(電壓＞1.0V） | |
| ± 0.3°(電壓：0.2V ～ 1.0V) | ||
| 抗感應電流 | Ia+Ib+Ic<30A 精度：2% | |
| 抗感應電壓 | Ua<10kV；Ub<10kV ；Uc<10kV；精度：2% | |
| 尺寸重量 | （主機箱）尺寸 mm : 550*430*530 重量: 70Kg | |
| （附件箱）尺寸 mm : 470*340*170 重量: 10Kg | ||
| 存儲器大小 | 100組 支持U盤數據存儲 | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、儀器配備了 7 寸大屏幕觸控式彩色顯示屏，超大全觸摸操作界面，操作簡單，所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
- 2、體積最小、重量輕，為試驗提供了一種最簡單便捷的試驗手段。
- 3、儀器所有測量過程僅僅只需接入市電 220V 電壓即可，解決現有測量方法中現場 380V 電壓接入不方便的麻煩。
- 4、儀器內部采用獨特的抗感應電壓電路，保證儀器能夠承受更高的感應電壓（抗感應電流能達到 30A），能夠在 1 萬伏的高感應電壓下正常工作。
- 5、抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為47.5Hz\52.5Hz、45.0Hz\55.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
- 6、精準快速，儀器內部采用專業的快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了一起本身的運算處理能力。
- 7、外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的測試線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。
- 8、儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
- 9、儀器數據可以通過 U 盤導出，可在任意一臺 PC 機上查看和管理數據并可做成工作報告。
- 10、儀器內部專門設計檢測接地的功能，來判斷儀器在現場是否接地良好，如果接地虛接，或沒有接上，儀器會自動判斷，禁止使用人員操作，確保人身安全，和保護儀器的使用。
產品視頻

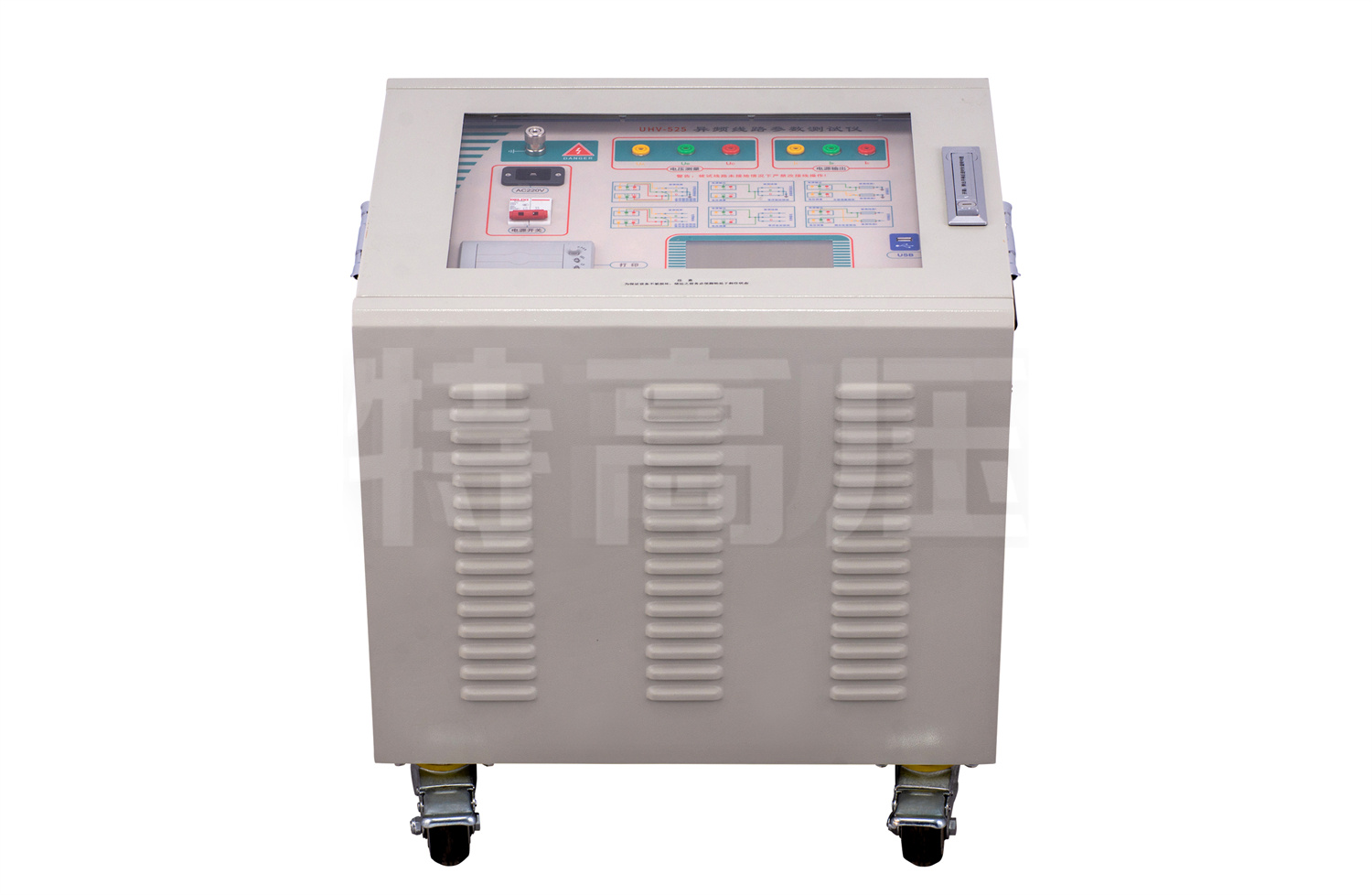

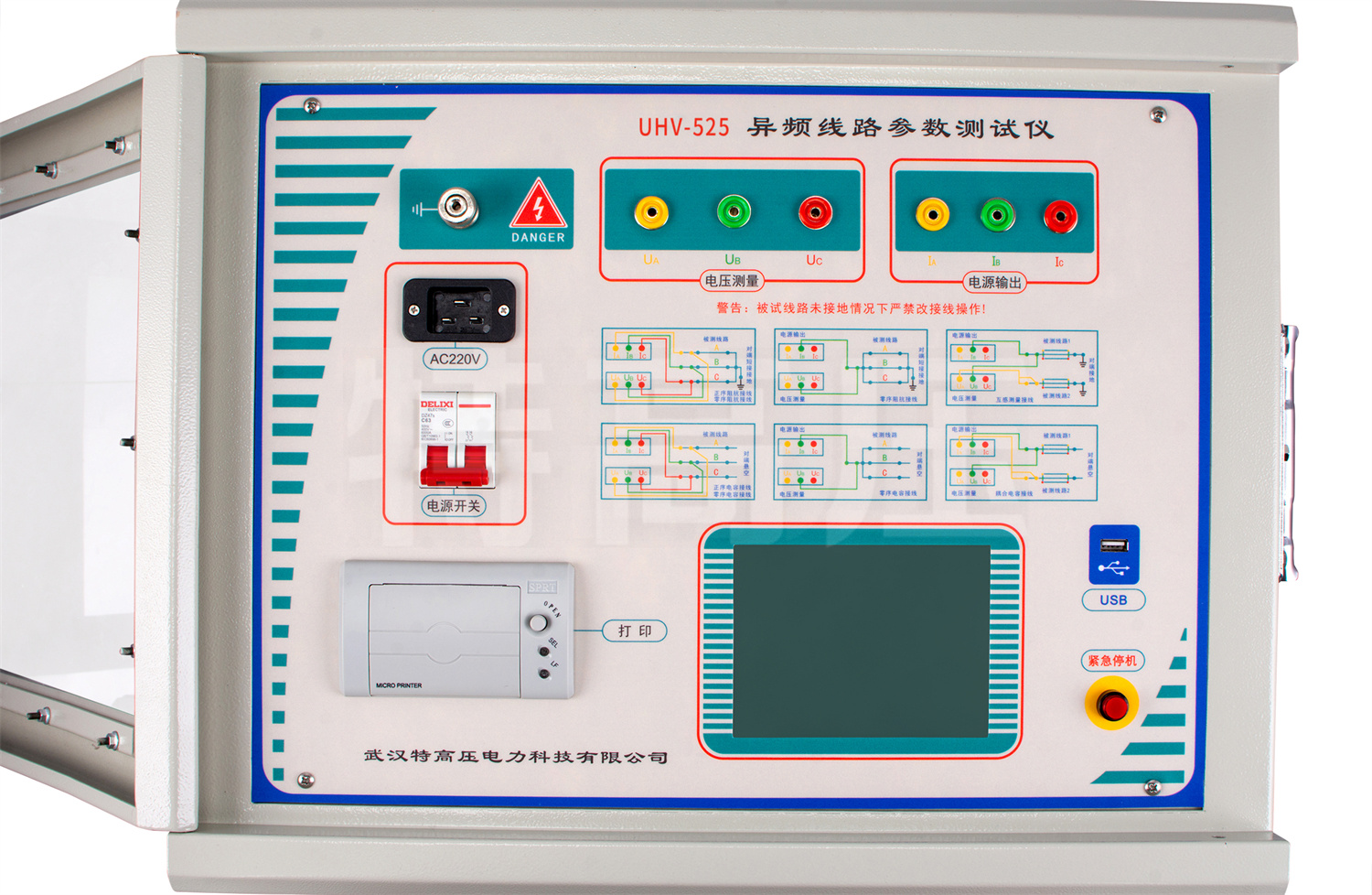

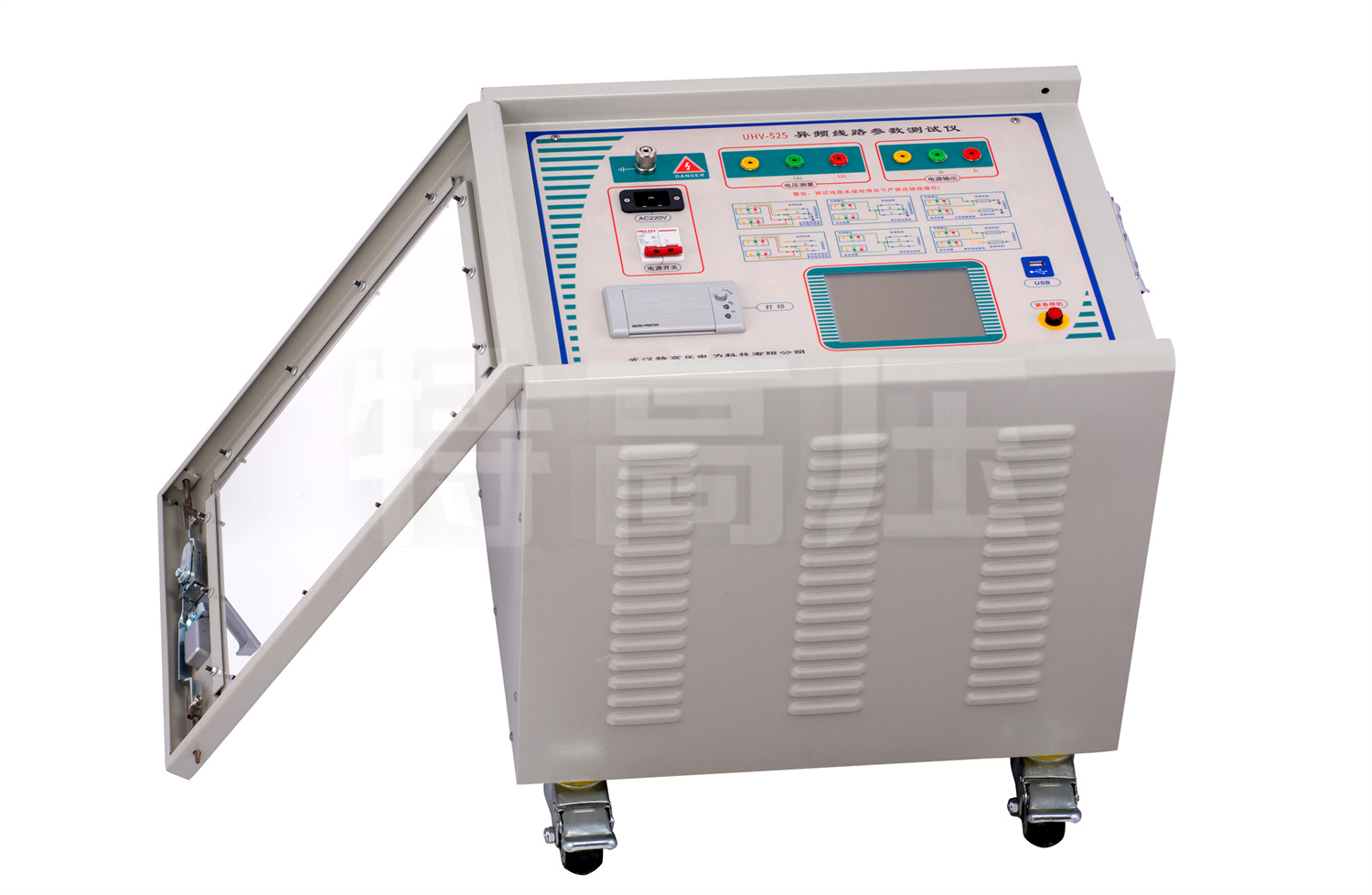

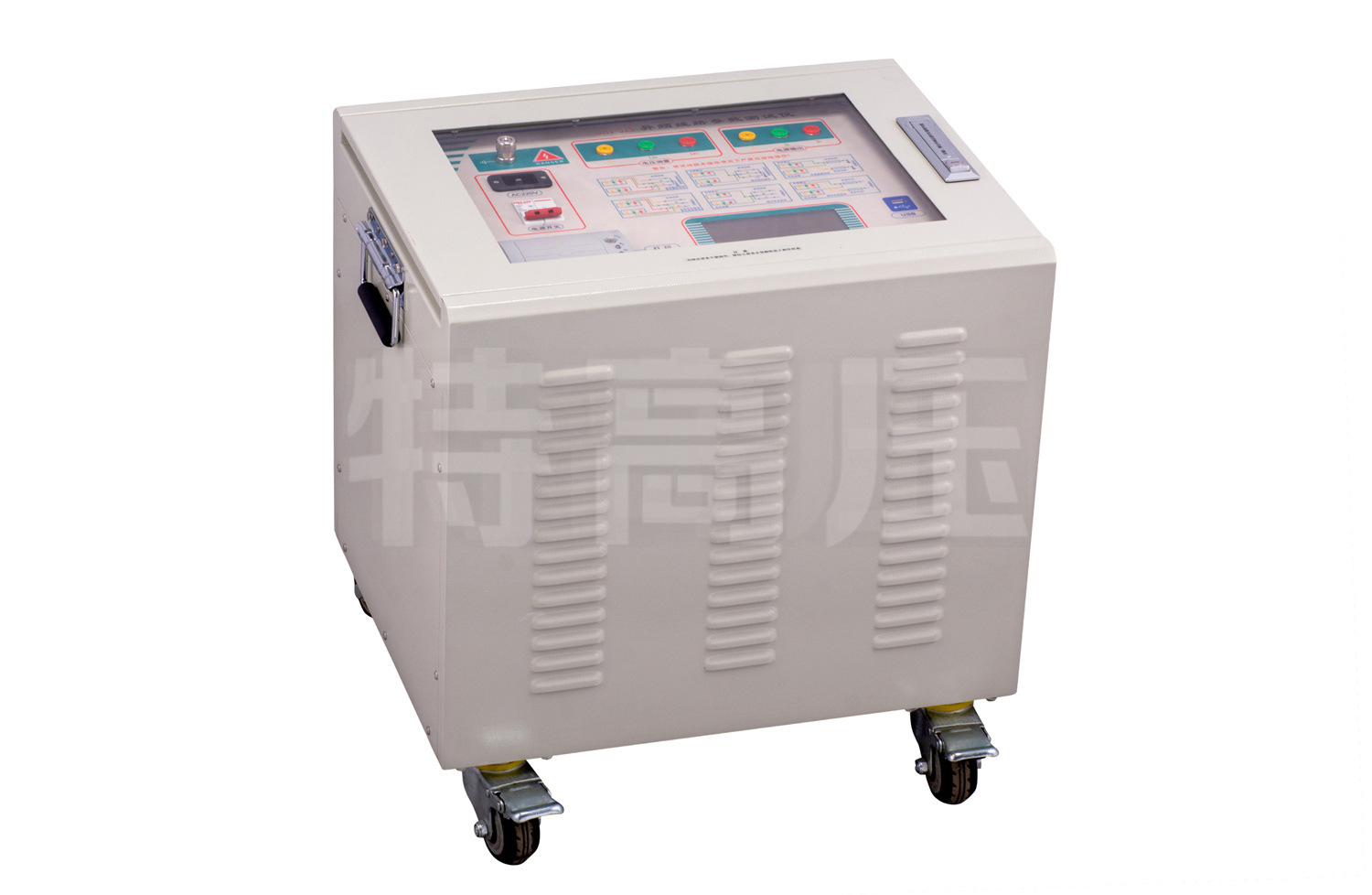

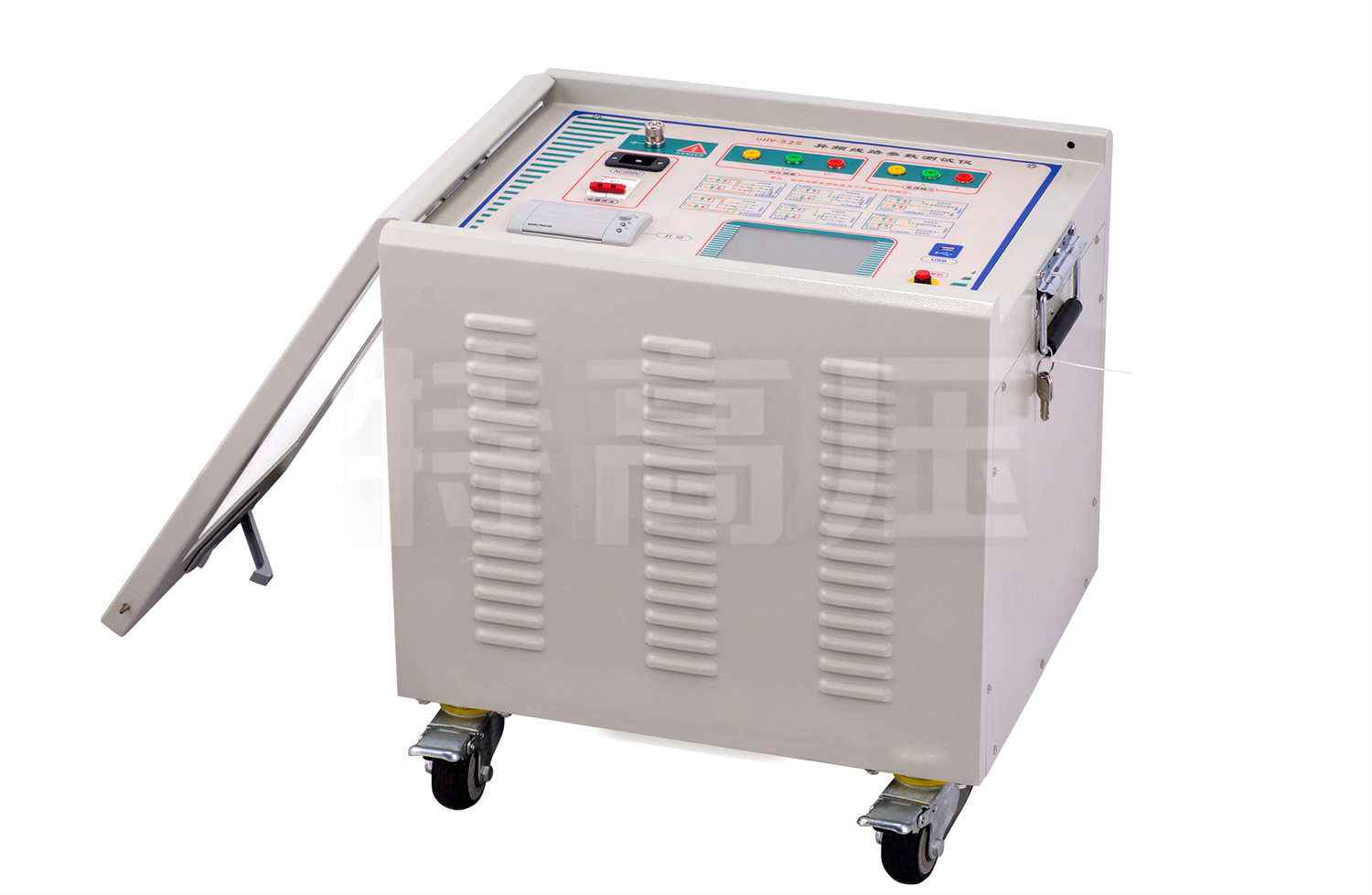

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
