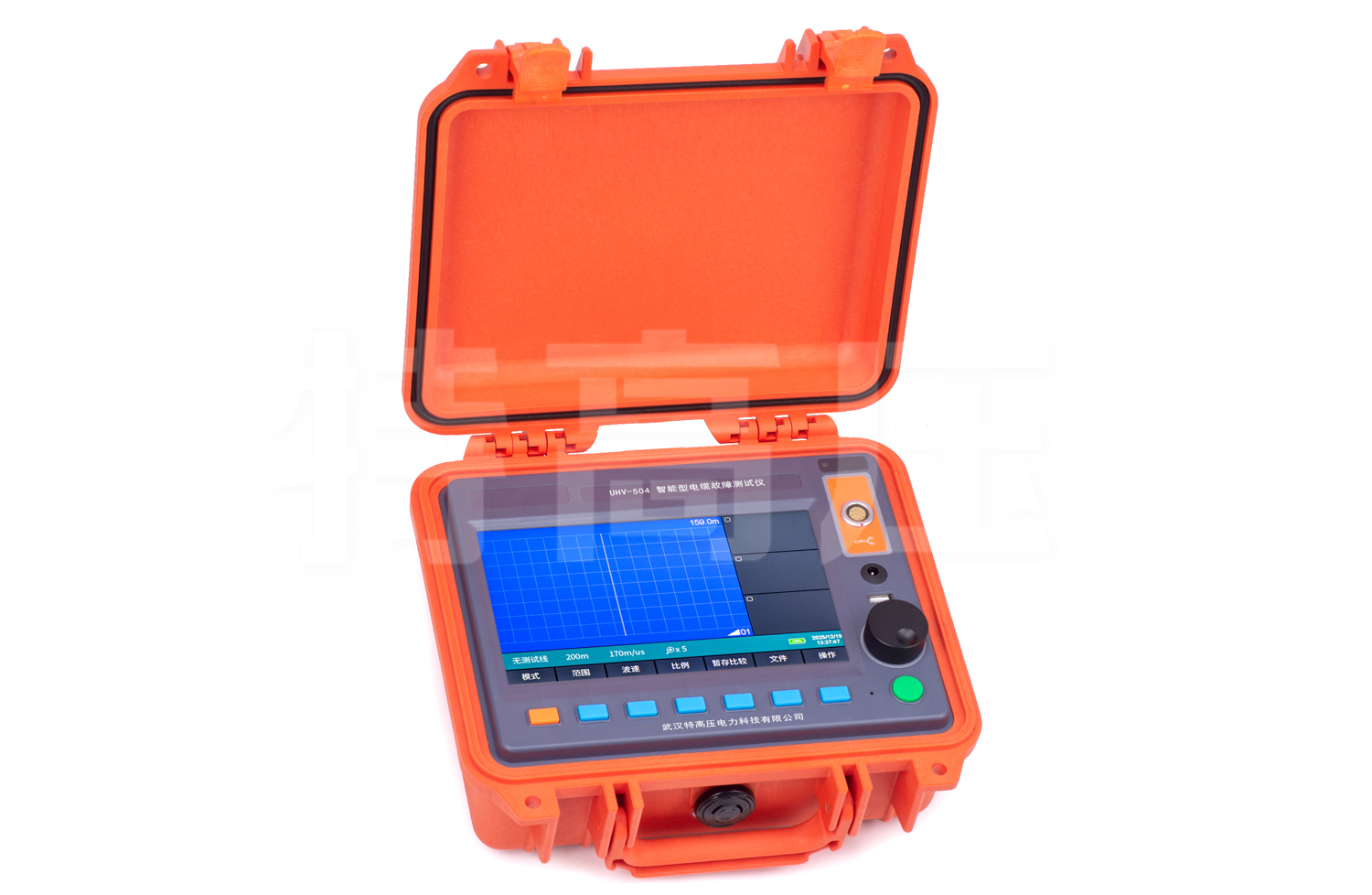

UHV-504 智能型電纜故障測試儀

在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點

參考標準：GB50150_DLT596

產品說明書檢定證書標準及規程產品圖集操作視頻

自動選擇合適的范圍和增益，給出故障位置，測試更簡單
自動分析故障波形的特征波形，給出可能的故障位置
對波形進行縮放時，同時顯示全局波形，定標測距更方便

注：關于產品購買、技術維護等服務，歡迎致電!

產品簡介

產品參數

產品特征

產品視頻

產品圖集

資質證書

聯系我們

電力電纜故障測距儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。

低壓脈沖方式可以獨立使用；在脈沖電流方式下需要和高壓信號發生器配合使用；在多次脈沖方式下還須和電纜測試多次脈沖耦合器配合；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。

產品別稱：智能型電纜故障測試儀、全智能型電纜故障測試儀、智能型管線電纜故障測試儀、電纜故障測試儀

產品參數

技術指標

工作模式	低壓脈沖、脈沖電流、多次脈沖
信號增益調節范圍	70dB
低壓脈沖發射電壓	30V
測量誤差	4.±（0.5%×L+1m）,L≥20m
低壓脈沖發射脈沖寬度	5.40ns~20.5us
最高分辨率	0.1m
最大采樣頻率	400MHz實時采樣
最大測距范圍	100km
波速設定范圍	100m/us~300m/us
測距盲區	2m
波形保存數量	100條
通訊接口	USB,藍牙(選配)
電源	鋰離子電池組，標稱電壓7.4V,6000mAh。
電池供電時間	使用充滿電的聚合物鋰離子電池，可以連續使用10小時以上(隨著電池的老化，連續使用時間會相應縮短)。
充電器	輸入AC220V，50Hz，充電電流2A，充電時間6小時
體積	274×218×81mm
質量	主機2.6kg
使用條件	溫度：-10℃～+40℃
	濕度：5％～90％RH（25℃）
	海拔：h<4500m

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-016-1896

產品特征

1、低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
2、脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
3、多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
4、國內同類儀器最高采樣頻率，與國際最高水平接軌。
5、提供最高0.1m的測距精度，測量盲區小，對近端故障和短電纜特別有效。
6、自動選擇合適的范圍和增益，給出故障位置，測試更簡單。
7、僅支持低壓脈沖模式。
8、自動分析故障波形的特征波形，給出可能的故障位置。
9、界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
10、支持低壓脈沖和脈沖電流波形比較功能，故障距離多方位驗證，判斷更準確。
11、對波形進行縮放時，同時顯示全局波形，定標測距更方便。
12、觸摸按鍵，操作更加靈活，具有手勢操作功能。
13、可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
14、波形清晰，尤其在多次脈沖測試中，多個波形采用不同顏色，更易于識別。
15、支持背光亮度自動調整功能。
16、可在機內存儲大量波形。
17、可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
18、提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
19、儀器在1分鐘內無操作時，將減弱背光；30分鐘無操作，將自動關機，以減少電量消耗。
20、內置鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
21、工作時間長：使用充滿電的鋰離子電池，儀器能連續工作≥10小時。
22、堅固機殼，質輕便攜。
