適用于現場或實驗室的新型、綜合性儀表，集電能表校驗、諧波測試、電能表接線檢查等功能
參考標準：DL/T 826-2002，DL/T 448-2016
- 采用以高速浮點DSP處理器為核心的多處理器組合工作
- 采用按鍵和觸摸屏結合的人機交互方式，操作方便
- 可以顯示電壓、電流各通道的波形
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
三相電能表現場校驗儀是我公司電能表校驗儀系列中新增的一員，它融合了我公司多年從事電能表校驗儀的經驗，結合了多方客戶的寶貴建議。
三相電能表現場校驗儀是適用于現場或實驗室的新型、綜合性儀表，集電能表校驗、諧波測試、電能表接線檢查等功能于一身。是一款難得的高性價比儀器。
產品別稱：電能表校驗儀、電能表現場校驗儀、三相電能表現場校驗儀、電能表現校儀、三相電能表檢定裝置
產品參數
技術參數
| 電壓測試范圍 | AC 30~450V | |
| 電流測試范圍 | 內置電流互感器：5A | |
| 鉗形電流互感器：可選5A、50A、100A、500A、1500A等 | ||
| 頻率測試范圍 | 45Hz~65Hz，準確度：±0.01% | |
| 相位測量范圍 | -180°~+180°，準確度：±0.05 | |
| 電壓、電流準確度 | 電壓±0.05% | |
| 內置電流互感器：±0.05%；鉗形電流互感器±0.2% | ||
| 有功功率、有功電能準確度 | 內置電流互感器：0.05級 | |
| 鉗形電流互感器：0.2級 | ||
| 無功功率、無功電能準確度 | 內置電流互感器：0.1級 | |
| 鉗形電流互感器：0.5級 | ||
| 輸入阻抗 | 電壓輸入阻抗≥300kΩ | |
| 電流輸入阻抗≤0.01Ω | ||
| 24小時變差 | ≤±0.01% | |
| 功耗 | ＜15W | |
| 工作電源 | AC45~450V | |
| 工作環境 | 溫 度：-25℃~+45℃ | |
| 相對濕度：40%~95% | ||
| 外形尺寸 | 320×260×140mm3 | |
| 重量 | 3kg | |
本儀器的低頻電能脈沖常數(p/kW·h)
| 量程 | 內置5A互感器 | 5A鉗表 | 50A鉗表 | 100A鉗表 | 500A鉗表 | 1500A鉗表 |
| CL | 2000 | 2000 | 200 | 100 | 20 | 9 |
本儀器的高頻電能脈沖常數(p/kW·h)
| 量程 | 內置5A互感器 | 5A鉗表 | 50A鉗表 | 100A鉗表 | 500A鉗表 | 1500A鉗表 |
| CH | 1×107 | 1×107 | 1×106 | 5×105 | 1×105 | 1×104 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、采用以高速浮點DSP處理器為核心的多處理器組合工作， 6通道同步保持16位ADC轉換器，保證電壓電流的同步計算。
- 2、采用8.4寸800×600分辨率工業級TFT液晶屏，顯示清晰、美觀、信息量大，可在一屏內完成被校表參數的設置、電參測量、誤差測試、向量圖等功能。
- 3、采用按鍵和觸摸屏結合的人機交互方式，操作方便。
- 4、具有144種錯誤接線判別（三相三線48種、三相四線96種）功能，并用文字準確清晰描述錯誤信息。
- 5、可以測試電網中三相電壓、電流的2~51次諧波含量以及總的諧波含量，并用柱形圖直觀顯示出來。
- 6、可以顯示電壓、電流各通道的波形。
- 7、內置電流互感器最小2mA啟動，在高供高計時，可空載進行電能表錯接線判別。
- 8、內置大容量Flash存儲空間，USB通訊接口，可以即插即用上傳測試數據。
- 9、測試無盲區，可以測量國內外所有種類的電能表。
- 10、可以采用多種工作供電模式，既可以市電供電，也可以使用現場測試線路供電。
產品視頻

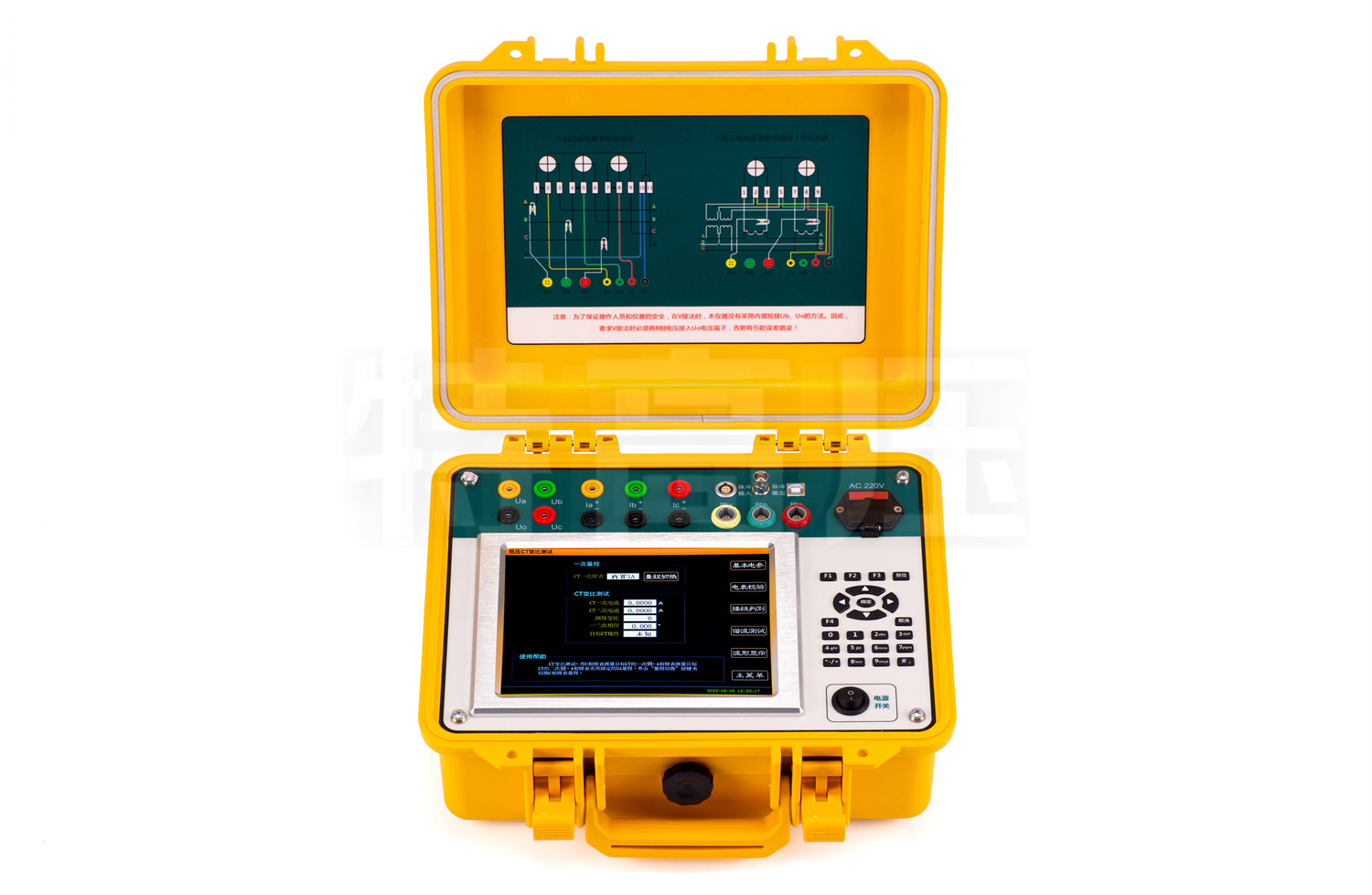

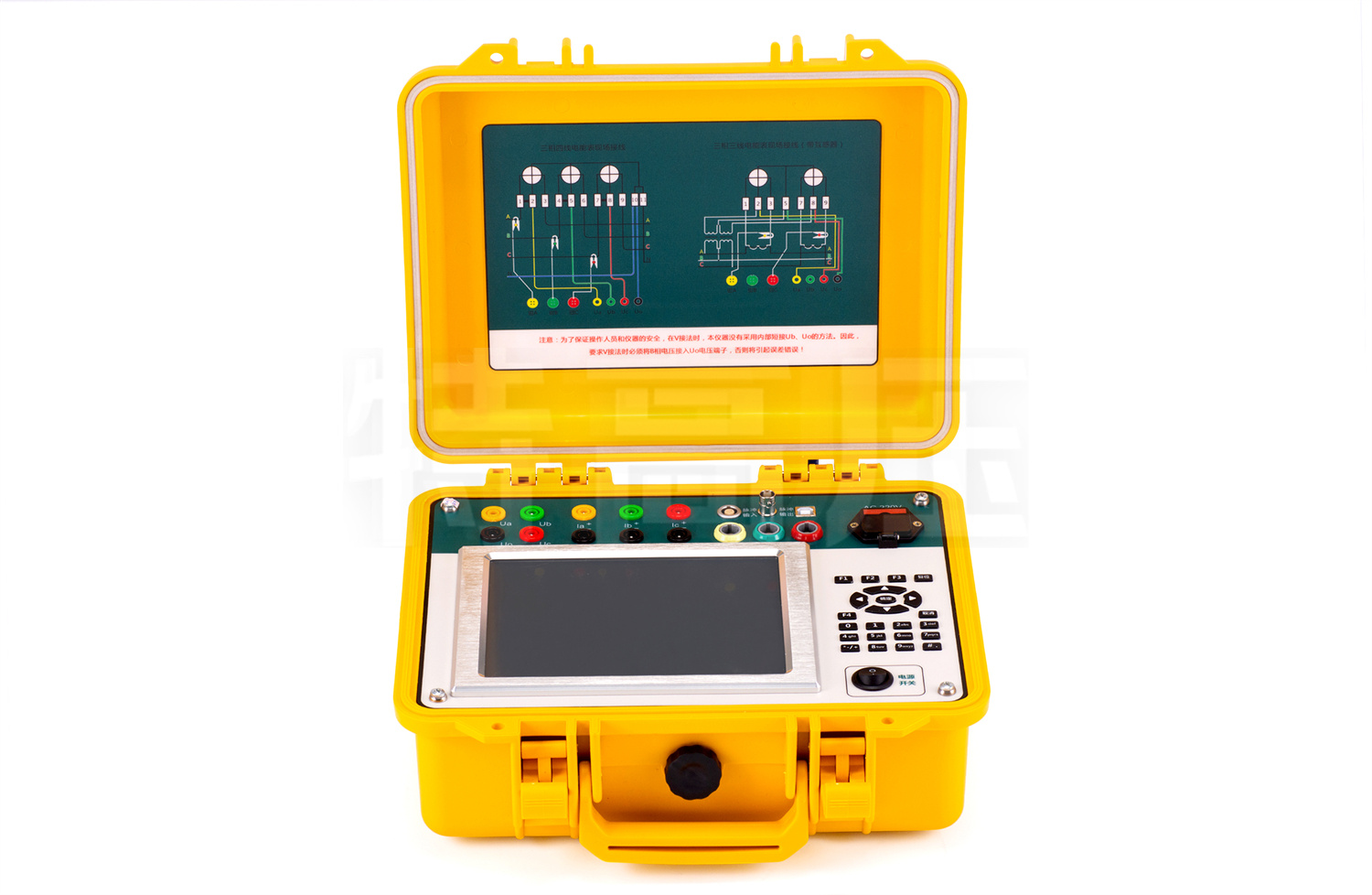

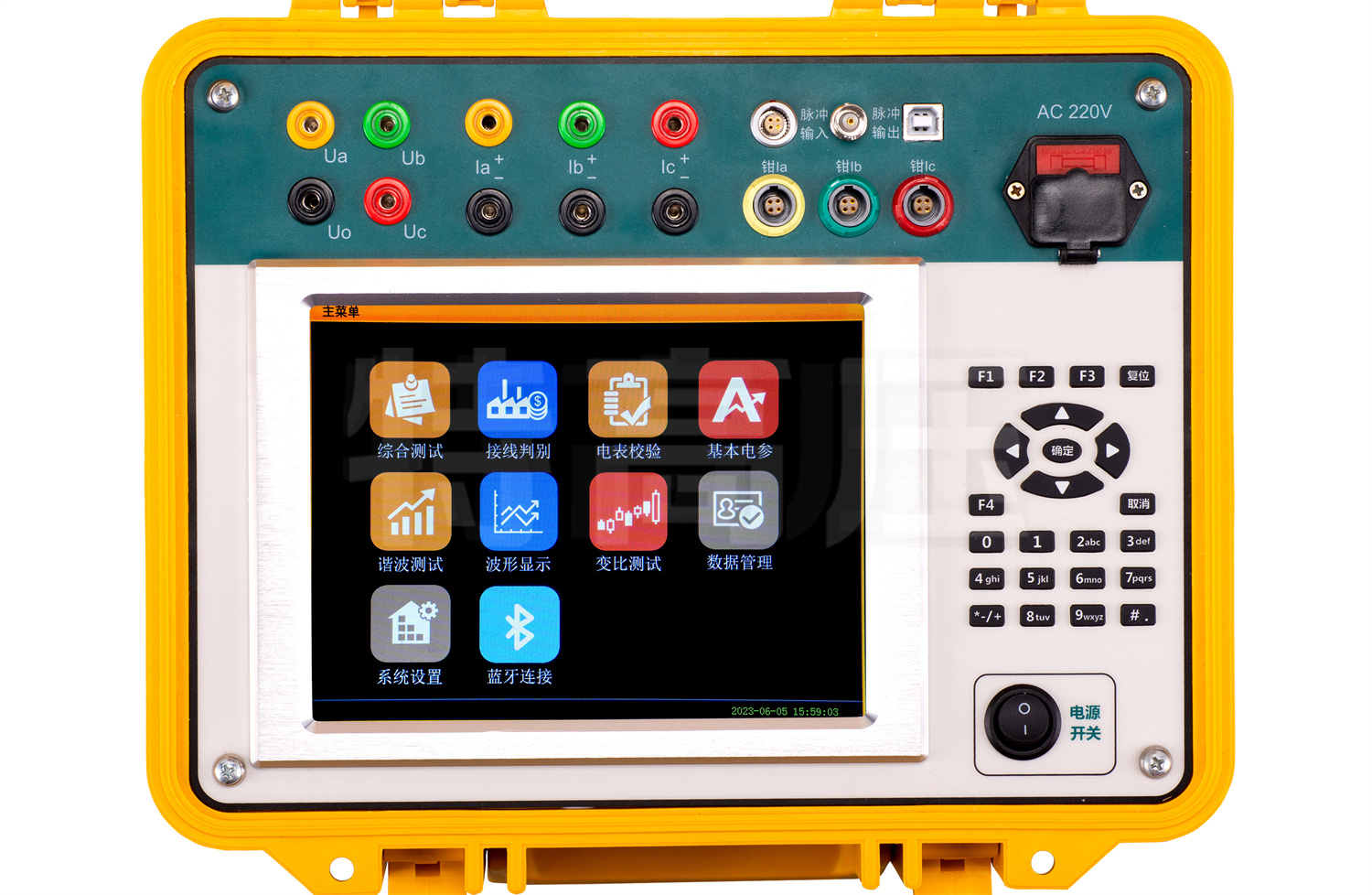

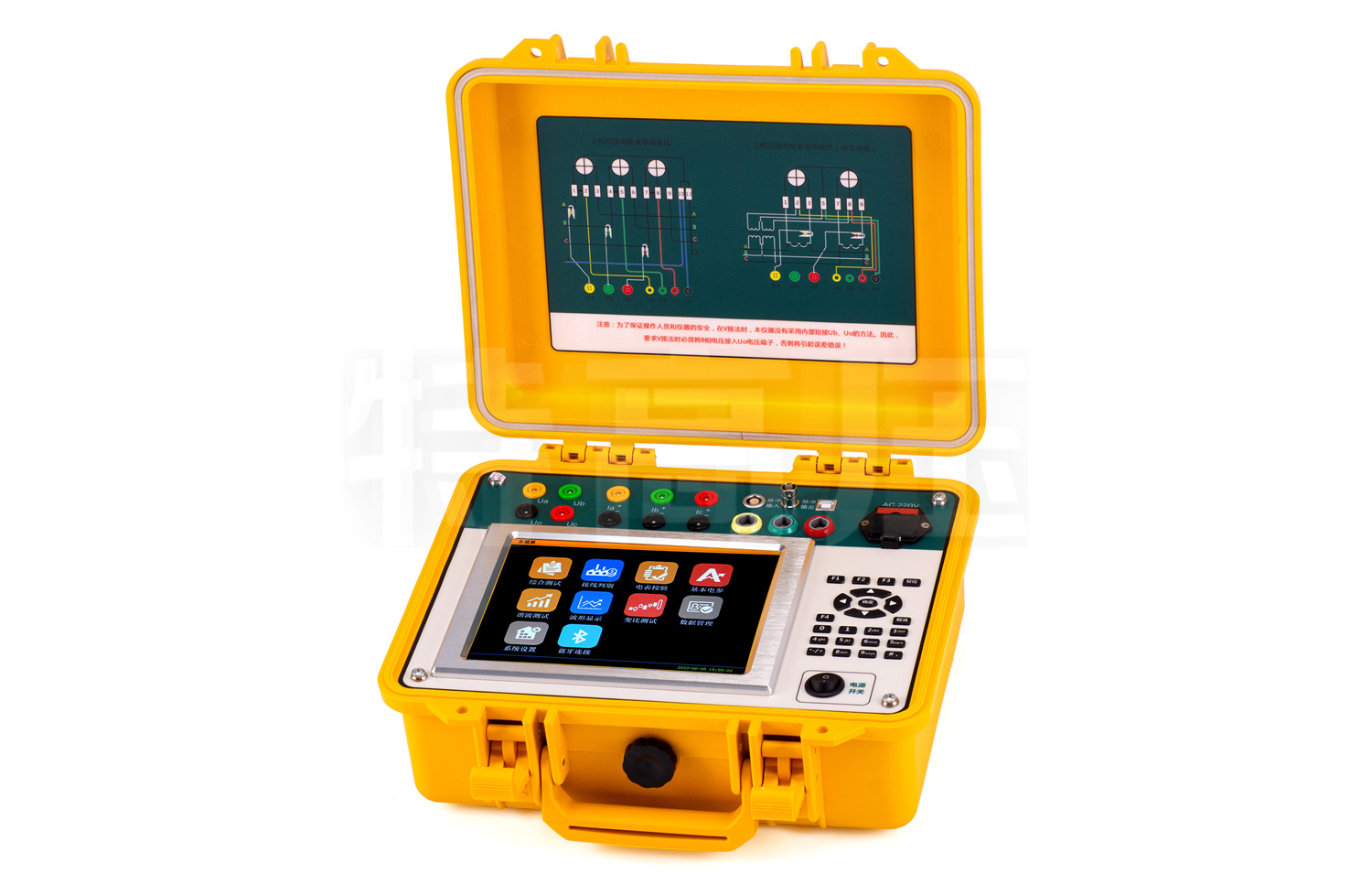

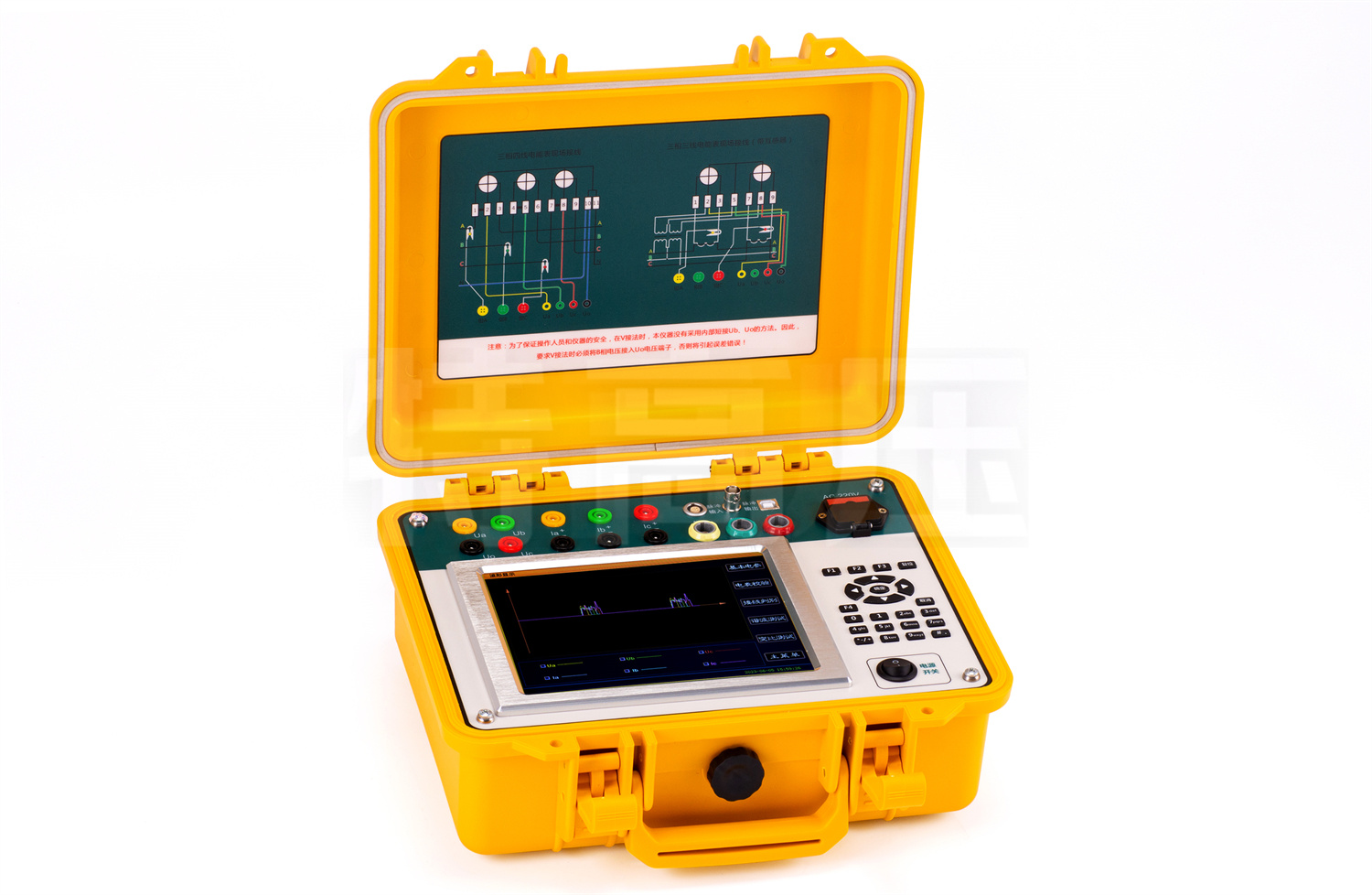

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
